Edelstahl Zaunpfosten eckig für Seile zum Einbetonieren

Edelstahl Zaunpfosten Durchgang für Seile zum Einbetonieren

Edelstahl Durchgangs Zaunpfosten 40x40x2,0 mm für Seile zum Einbetonieren

Edelstahl Durchgangs Zaunpfosten mit Bohrungen für 6 Seile

  • Abmess...
ab 85,00 EUR
inkl. 19 % MwSt., zzgl. Versand
Edelstahl Eck Zaunpfosten mit Bo...

Edelstahl Eck Zaunpfosten 40x40x2,0 mm für Seile zum Einbetonieren

Edelstahl Eck Zaunpfosten mit Bohrungen für 6 Seile

  • Abmessungen: ...
ab 85,00 EUR
inkl. 19 % MwSt., zzgl. Versand

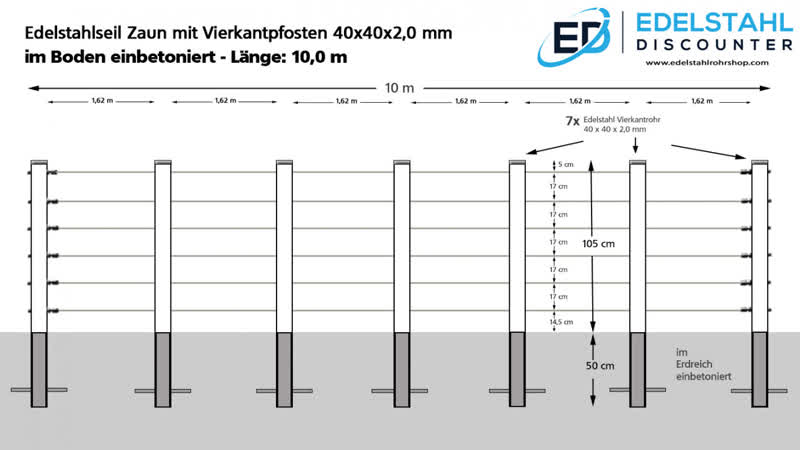

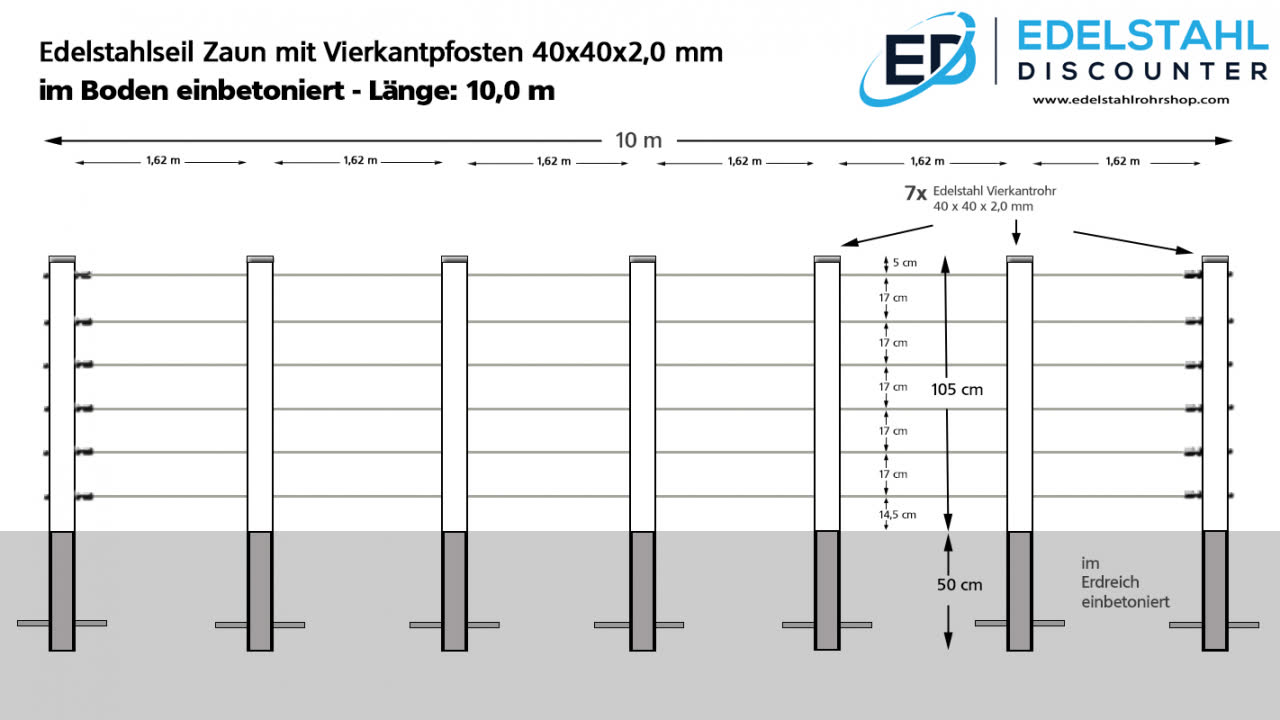

Die technische Zeichnung zeigt beispielhaft einen Zaun aus einbetonierten Edelstahl Vierkant Zaunpfosten mit einer Gesamtlänge von 10,0 Metern.


Abmessungen des Edelstahlzauns:

  • Die Edelstahlpfosten werden etwa 50 cm im Boden einbetoniert. Die sichtbare Pfostenhöhe beträgt 105 cm.
  • Für den Abstand der Zaunpfosten zueinander empfehlen wir ein Maß von ca. 160 cm, damit die Seile nicht so leicht durchhängen.
  • Es werden 6 Edelstahlseile waagrecht durch die Pfosten gefädelt. Bei den Seilen können Sie zwischen 4 mm oder 6 mm Seildurchmesser wählen (V4A Seile - 7x7). Der Abstand der Seile beträgt ca. 17 cm. Von der Pfostenoberkante verläuft das oberste Seil bei ca. 5 cm. Das unterste Seil hat etwa 14,5 cm Abstand vom Boden.


Edelstahl Zaun mit Seilen zum Einbetonieren

Die Pfostenrohre sind aus V2A Edelstahl (1.4301) und haben die Abmessungen 40x40x2,0 mm. Das quadratische Profil hat also die Aussenabmessungen 40 x 40 mm und 2 mm Wandstärke.


Der Zaunpfosten wird von oben mit einer Edelstahl Abdeckkappe (ebenfalls aus V2A) verschlossen. Die Abdeckkappe wird mit 2-Komponentenkleber in das Vierkantprofil eingeklebt.
Die Bohrungen für das Edelstahlseil werden von außen leicht angesenkt.
Damit sich die Seile leichter durch die Bohrungen fädeln lassen, werden die Löcher immer etwas größer als der Seildurchmesser gebohrt.
Für das 4 mm Edelstahlseil beträgt der Lochdurchmesser ca. 5,1 mm - für das 6 mm Edelstahlseil beträgt der Bohrdurchmesser ca. 7,1 mm.

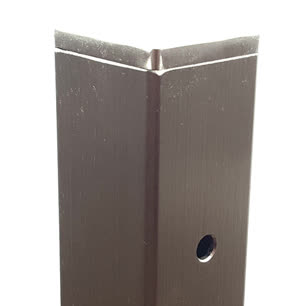

Zaunpfosten-mit-endkappe und Bohrung für Seil

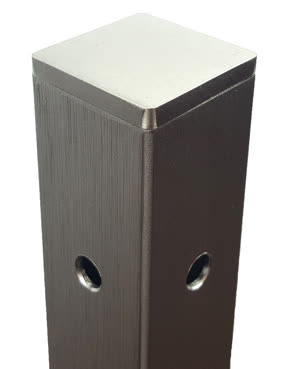

Erhältlich sind auch Eck Zaunpfosten für die Seildurchführung. Bei den Eckpfosten sind die zwei Bohrungen um 90 Grad versetzt. Damit sich auch hier das Edelstahlseil leichter durchführen lässt, müssen die Bohrungen etwas größer als bei den Durchgangspfosten gebohrt werden.

Eck Zaunpfosten zum Einbetonieren mit Bohrungen für Edelstahlseil



Montage der Seilspanner am Zaunpfosten


Die Edelstahlseile werden mit sogenannten Seilspannern mit Gelenk an den Pfostenrohren befestigt. Dabei muß der Seilspanner aufgeschraubt werden und das Seil wird durch die lange Überwurfmutter geführt.

Edelstahlseil mit Seilspanner am Zaunpfosten befestigen

Auf dem nachfolgendem Detailfoto sieht man den Edelstahl Zaunpfosten mit montiertem Seilspanner mit Gelenk:

Edelstahl Zaunpfosten mit Seil und Seilspanner mit Gelenk


Auf der gegenüberliegenden Seite des VA Zaunpfostens wird der Seilspanner mit einer Unterlegscheibe und einer M6 Hutmutter befestigt.

VA Zaunpfosten mit Seil und Befestigung


Die Edelstahl Drahtseile können auf eine Länge von ca. 10,0 m gespannt werden. Die Drahtseile müssen immer wieder einmal nachgespannt werden.



Verankerung der Zaunpfosten im Beton

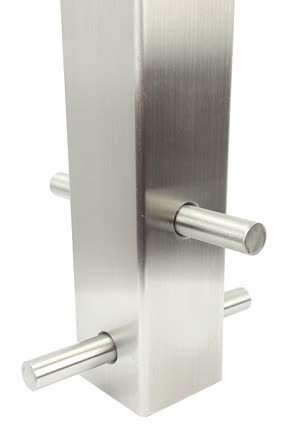

Damit man den Zaunpfosten nach dem Einbetonieren nicht einfach herausziehen kann, werden am unteren Ende des Pfostens zwei Stück Edelstahl Vollmaterial-Stäbe mit 10 mm Durchmesser durch das Pfostenrohr geschoben.


Verankerung der Zaunpfosten im Beton


Anmerkung: Sie können natürlich auch das Edelstahl Vierkantmaterial in der benötigten Länge bestellen und die Bohrungen für die Drahtseile selber bohren. Der Aufwand ist aber nicht zu unterschätzen. Zum Bohren von Edelstahl ist die richtige Drehzahl je nach Bohrlochdurchmesser einzustellen. Der Bohrer muß ständig mit Kühlmittel geschmiert werden und natürlich brauchen Sie sehr hochwertige Bohrer. Zudem sollten die Bohrmaße bei allen Zaunpfosten exact passen. Das ist selbst für geübte Heimwerker zeitaufwendig und ohne hochwertiges Werkzeug kaum machbar.
