Drahtseilzaun

Drahtseilzaun mit Edelstahl Seilen und Pfosten aus Eisen T-Träger

Hinweis: Die T-Profil Pfosten finden Sie in unserem Shop unter: Zaunpfosten aus T-Profilen

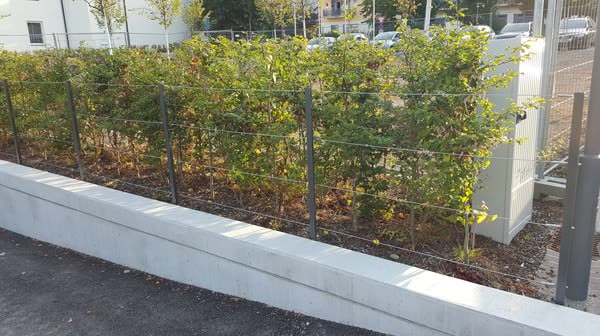

Der montierte Drahtseilzaun hat eine Länge von ca. 25 Metern. Die Pfosten aus Eisen T-Profilen wurden seitlich am Betonsockel befestigt. Zwischen den Pfosten wurden vier Edelstahl Drahtseile mit 4 mm Durchmesser (7x7) gespannt. Die anthraziten Metallpfosten wurden zum Durchführen der Edelstahlseile durchbohrt.

Drahtseilzaun

Auf dem Foto ist die Seilbefestigung am T-Pfosten recht gut zu erkennen.


Materialliste Edelstahldiscounter


Folgende Teile wurden verwendet:

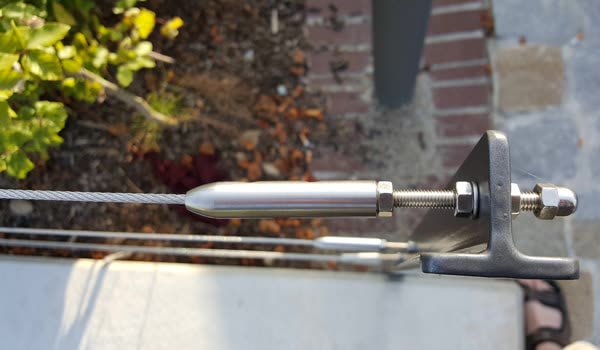

Drahtseil Befestigung am Pfosten

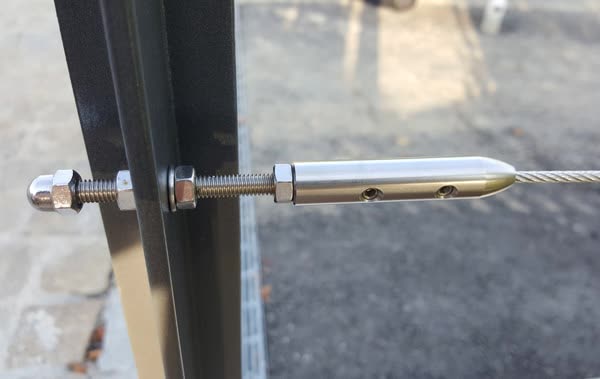

Die gleiche Seilbefestigung fotografiert von der anderen Pfosten-Seite. Auf diesem Foto sind auch die Madenschrauben am Seilspanner zu erkennen mit dem das Edelstahlseil fixiert wird.

Seilbefestigung am T Pfostenträger

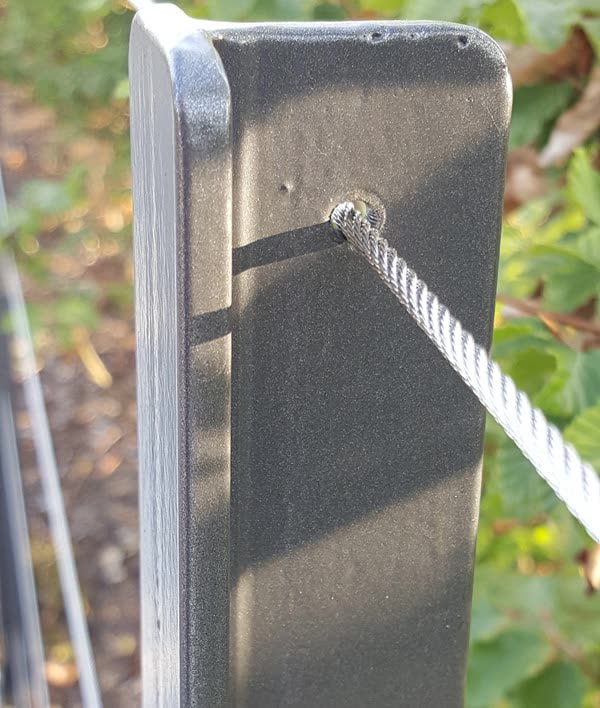

Dieses Detailfoto zeigt, wie das Drahtseil durch den Pfosten durchgeführt wird. Die Bohrung durch den Pfosten hat einen Durchmesser von ca. 7 mm und wurde leicht angesenkt.

Seildurchführung am T-Pfosten

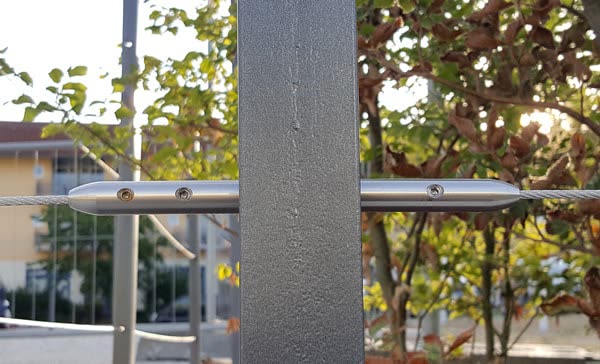

Weil das Drahtseil auf eine Länge von 25 m schlecht in einem Stück zu spannen ist, wurde die Seillänge auf 2 Felder aufgeteilt. Das Foto zeigt den Mittelpfosten.

Mittelpfosten zur Drahtseil Aufteilung

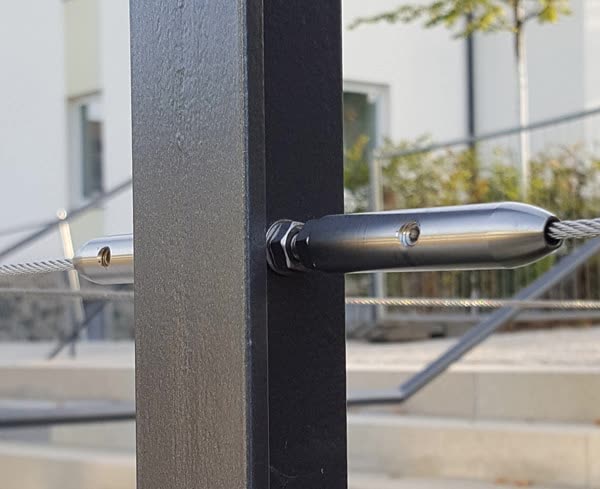

Hier nochmals der Mittelpfosten aus einer anderen Perspektive.

Drahtseilzaun Zubehör

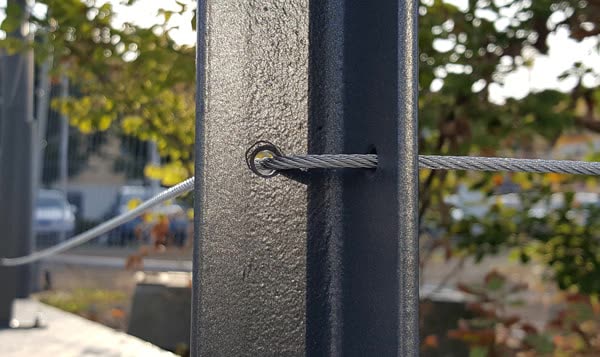

Der ganze Zaun hat eine L-Form (25 m / 3 m). Das heißt es wurde ein Zaun-Eckpfosten montiert. Der Eckpfosten wurde 2x durchbohrt und das Seil durchgefädelt.

Drahtseil Durchführung am Eckpfosten

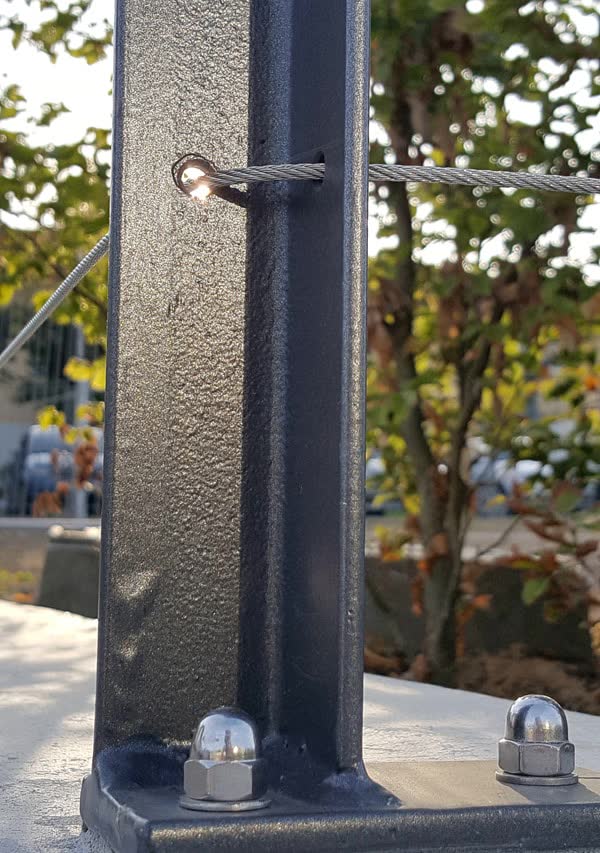

Noch ein Foto des Drahtseilzaun Eckpfostens:

Drahtseilzaun Eck Pfosten

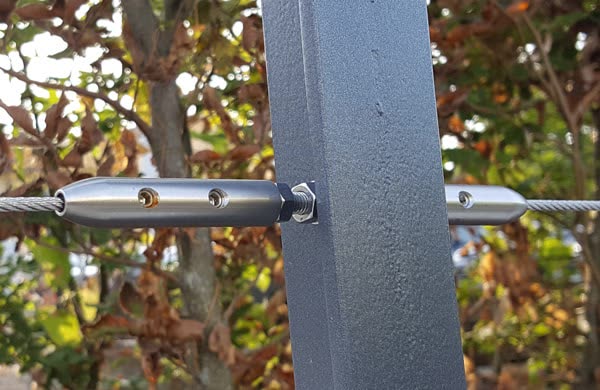

Das Foto zeigt die Spannvorrichtung am Mittelpfosten.

Edelstahl Drahtseil Spannvorrichtung am Mittel Pfosten

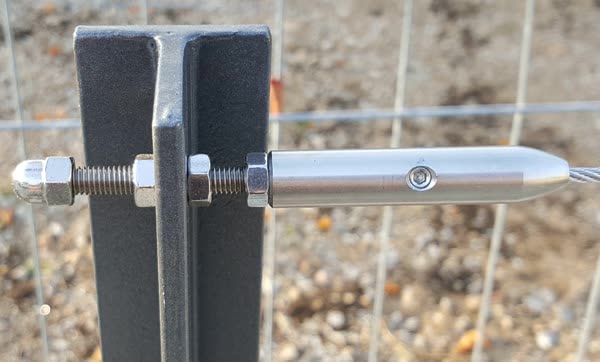

Durch das Spannterminal am T-Profil Abschlußpfosten lässt sich das Drahtseil mit zwei Gabelschlüsseln problemlos nachspannen.

VA Spannterminal für Drahtseil am Endpfosten
