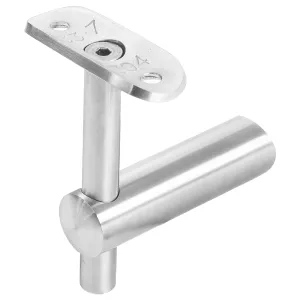

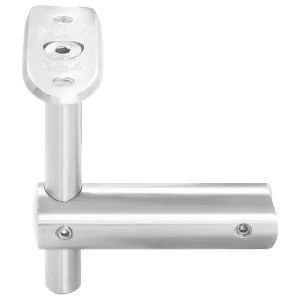

Handlaufträger verstellbar für Pfosten 42,4 mm mit Anschraubplatte für 33,7 mm Handlauf

Edelstahl Handlaufhalter verstellbar für Pfostenrohr 42,4 mm und 33,7 mm Anschraubplatte

• Stiftdurchmesser: 12 mm
• Stiftlänge: 90 mm
• verstellbar in der Höhe

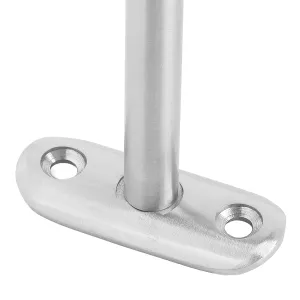

• Anschraubplatte für Handlaufrohr 33,7 mm
• Abstand Pfosten bis Handlaufmitte ca. 65 mm
• Oberfläche geschliffen
• Material: V2A Edelstahl 1.4301

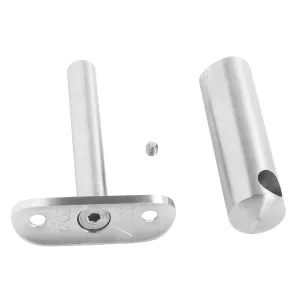

Montage des Handlaufträgers:

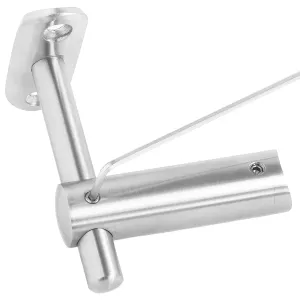

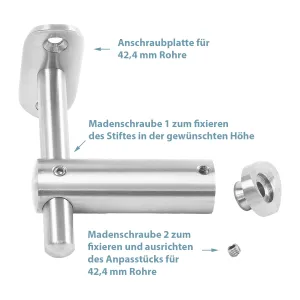

Das Anpassstück des Handlaufträgers wird mit einer Senkkopfschraube M6 x 20 mm am senkrechten Pfostenrohr (42,4 mm Aussendurchmesser) angeschraubt. Anschließend können Sie den Träger auf das Anpassstück aufschieben und in der gewünschte Position - waagrecht oder steigend - durch anziehen der Madenschraube 2 fixieren. Durch das Lösen der Madenschraube 1 kann der Handlaufträger-Bügel noch in der Höhe ausgerichtet werden.

Hier noch zwei Fotos von dem montierten Handlaufträger:



Der gleiche Montagefall von der anderen Seite:
