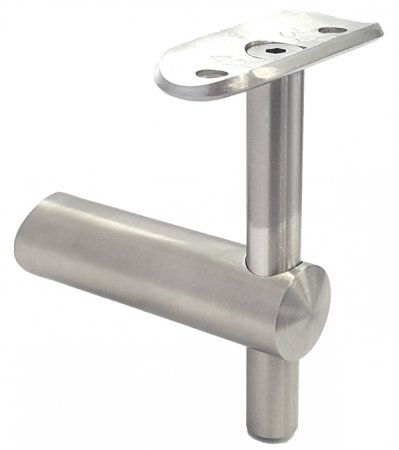

Handlaufträger starr für Pfosten 42,4 mm - V2A

ab 9,58 EUR
inkl. 19 % MwSt.
Art.Nr.:
S010180
Lieferzeit:
1-3 Werktage (Ausland abweichend)
Handlaufbefestigung:
- +
Handlaufträger starr für Pfostenrohr 42,4 mm
  • Stiftdurchmesser: 12 mm
  • Stiftlänge: 90 mm
  • höhenverstellbar
  • Abstand Pfosten bis Handlaufmitte ca. 65 mm
  • Oberfläche geschliffen
  • Material: V2A Edelstahl

Lieferbar mit:
  • Anschraubplatte für Handlauf 33,7 mm
  • Anschraubplatte für Handlauf 42,4 mm
  • Anschraubplatte für Handlauf 48,3 mm
  • Anschraubplatte für Handlauf flach
  • mit Kugelring für Handlauf 33,7 mm
  • mit Kugelring für Handlauf 42,4 mm


Montage des Handlaufträgers:

Das Anpassstück des Handlaufträgers wird mit einer Senkkopfschraube M6 x 20 mm am senkrechten Pfostenrohr (42,4 mm Aussendurchmesser) angeschraubt. Anschließend können Sie den Träger auf das Anpassstück aufschieben und in der gewünschte Position - waagrecht oder steigend - durch anziehen der Madenschraube 2 fixieren. Durch das Lösen der Madenschraube 1 kann der Handlaufträger-Bügel noch in der Höhe ausgerichtet werden.

  Handlaufträger mit Anpassstück

Hier noch zwei Fotos von dem montierten Handlaufträger:

  Handlaufträger Montagebeispiel 1

Der gleiche Montagefall von der anderen Seite:

  Handlaufträger Montagebeispiel 2
