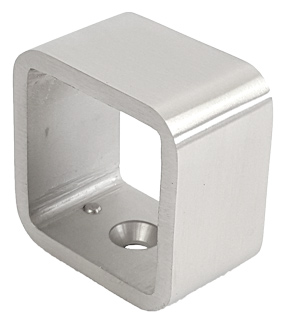

Kugelring für Vierkantrohr 40/40 mm

Vierkant Kugelring für Rohr 40x40 mm

• Ringbreite ca. 30 mm
• mit zwei Madenschrauben (M5 x 5 mm, Innensechskant, DIN 914) und Bohrung (ca. 6,5 mm, innen angesenkt)
• Oberfläche geschliffen auf Korn 320
• Material: V2A Edelstahl
• Gewicht: 196 g/Stück

Montage des Vierkant-Aufsatzringes:

Die Verschraubung erfolgt mit einer Senkschraube M6 x 12 mm (DIN 7991).
Das Quadratrohr 40/40 mm wird durch den Klemmring durchgeschoben und von aussen mit zwei Madenschrauben M5 festgeklemmt.
Es sind keine Gewindebohrungen zur Handlaufbefestigung nötig.

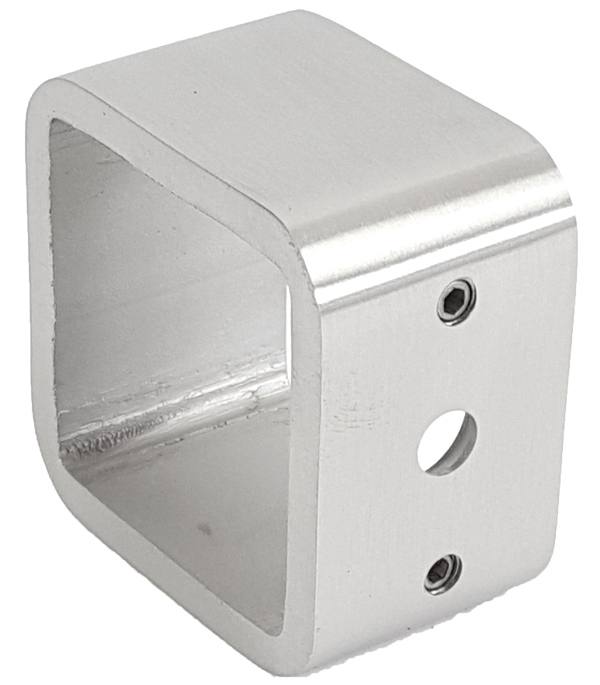

Hier sieht man die 2 Madenschrauben, mit denen das Vierkantrohr festgeklemmt wird:

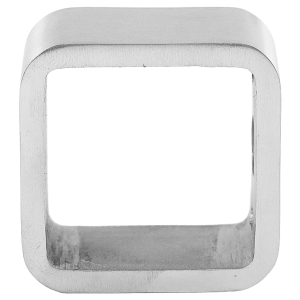

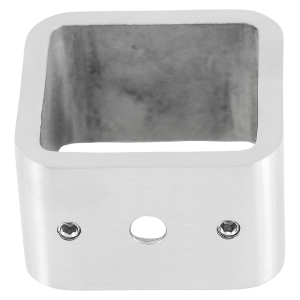

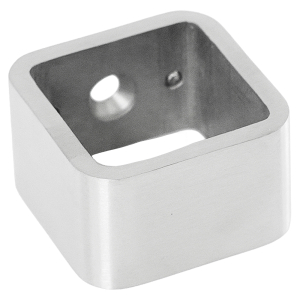

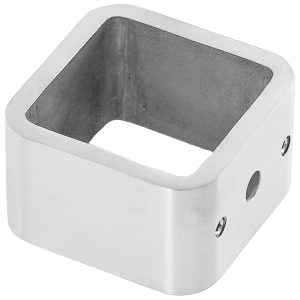

Zusätzlich können Sie sich hier den Vierkantring noch in der 360 Grad Perspektive ansehen:
